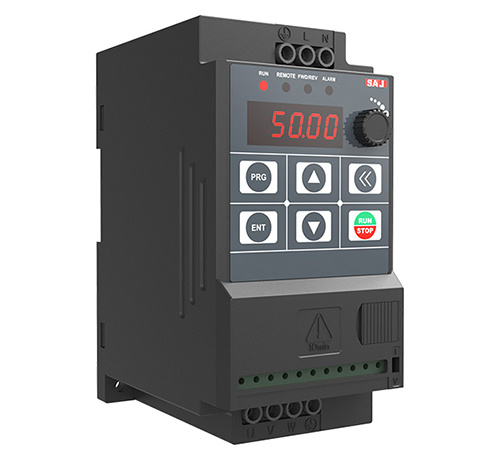

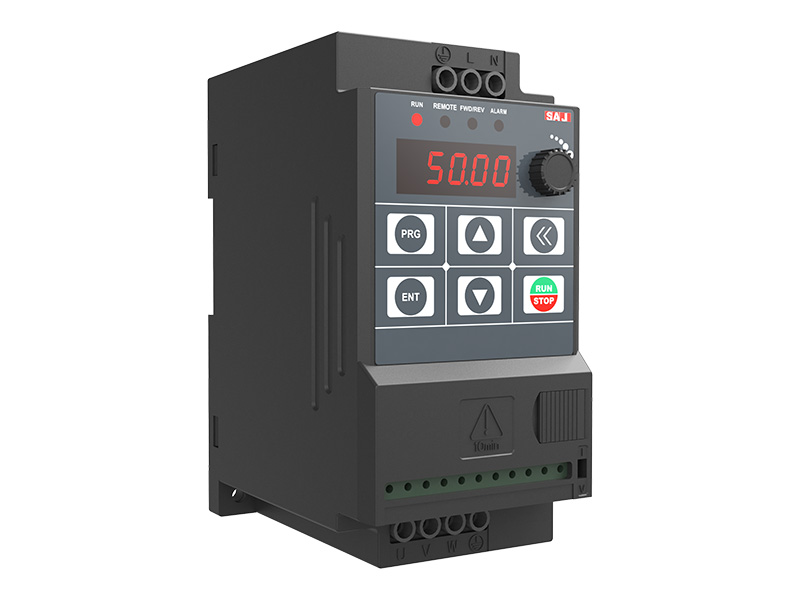

Частотный Преобразователь, серия VM600

Частотный преобразователь серии VM600 - это новинка нашей компании. Частотный преобразователь этого типа имеет меньший размер, более легкую регулировку и большую гибкость применения, что делает этот прибор идеальным для установки на малом и среднем механическом оборудовании.

Диапазон мощности

220В однофазный вход: 0.75-2.2 кВт
380В трехфазный вход: 2.2-15 кВт

Характеристики

Небольшая площадь.
Высокая экономичность при регулировании скорости в диапазоне от 0 до 400 Гц.
Все компоненты и методы обработки соответствуют стандартам RoHS.
Безопасная эксплуатация: многочисленные защитные функции, включая защиту от колебаний температуры, напряжения, тока и защитные функции против перегрузки.
Простая установка: монтаж на DIN-рейку или настенный монтаж.

Применение

Частотные преобразователи серии VM600 широко используются в вентиляторах/воздуходувках отрицательного давления, упаковочном оборудовании, пищевом оборудовании, деревообрабатывающих станках, небольших производственных линиях, небольших водяных насосах и других малых и средних машинах.

Технические Характеристики

Элемент данных		Технические характеристики изделия
Контроль	Метод управления	V / F контроль
	Пусковой момент	0.5 Гц / 100%
	Диапазон изменения скорости	1: 50
	Регулировка номинальной скорости	±1%
	Несущая частота	0.5 кГц ~ 16 кГц; автоматическое регулирование доступно в соответствии с характеристикой нагрузки.
	Перегрузочная способность	тип G: 150% номинального тока в течение 60 сек,180% номинального тока в течение 1 с,
	Повышение крутящего момента	0.0% авто наддув; ручной наддув 0.1% ~ 30.0%
Входной/Выходной	Диапазон входного напряжения	220В/380В; колебания диапазона: ±15%
	Диапазон входной частоты	50/60 Гц; колебания диапазона: ±5%
	Диапазон входного напряжения	0-входное напряжение, отклонение< 5%
	Диапазон выходного напряжения	Напряжение/Частоты: 0-400Гц
Управление запуском	Канал управления запуском	3 канала: панель управления, терминал управления или установка последовательной связи. Переключение осуществляется различными способами
	Источник частоты	Настройки источника частоты: цифровым, панельным потенциометром, аналоговым напряжением, аналоговым током или последовательной связью.
	Входные терминалы	◆ 4 цифровых входов ◆ 1 аналоговый входной сигнал
	Выходные терминалы	◆ 1 релейный выход
Дисплей & Клавиатура	Светодиодный дисплей	5-разрядный светодиодный дисплей
Дисплей & Клавиатура	Блокировка Параметров	Доступна функция "только для чтения" в случае неправильной операции
Условия эксплуатации	Место эксплуатации	Впомещении, без воздействия прямых солнечных лучей, без пыли, коррозионного газа, горючего газа, масляного тумана, паров, капельной воды и соли.
	Высота	< 1000 м, снижение 1% на 100 м выше 1000 м
	Рабочая температура	-10℃~40℃; до 50℃ с понижением 1% на 1℃ выше 40℃.
	Влажность	≤95% относительной влажности, без конденсацииводы
	Вибрации	Виброускорение< 0.6 g
	Температура хранения	-40℃~70℃ скорость изменения температуры< 1℃/мин

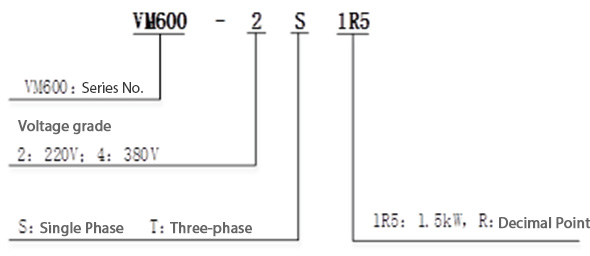

Модели

Класс напряжения	Мощность		Номинальный входной ток(A)	Номинальный выходной ток(A)	Серия	2:220В 4:380В	S:однофазный	Адаптивная мощность двигателя
Класс напряжения	кВт	л.с.	Номинальный входной ток(A)	Номинальный выходной ток(A)	Серия	2:220В 4:380В	T: трехфазный	Адаптивная мощность двигателя
Однофазный 220В	0.75	1.0	8.2	4	VM600	2	S	R75
	1.5	2.0	14	7	VM600	2	S	1R5
	2.2	3.0	23	9.6	VM600	2	S	2R2
Трехфазный 380В	2.2	3.0	5.8	5.1	VM600	4	T	2R2
	4	5.5	10.5	9	VM600	4	T	4
	5.5	7.5	14.6	13	VM600	4	T	5R5
	7.5	10.2	20.5	17	VM600	4	T	7R5
	11	15	26	25	VM600	4	T	11
	15	20	35	32	VM600	4	T	15

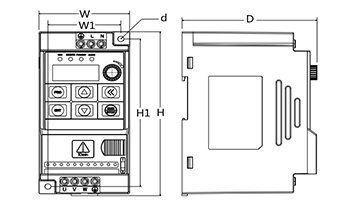

Размеры

Серия	Размер (мм)			Монтажный размер (мм)		Размер отверстия (мм)
	Высота	Ширина	Диаметр	Высота	Ширина	Диаметр
VM600-2SR75	134	69	104	123	55	5
VM600-2S1R5
VM600-2S2R2	142	72	116	130	59	5
VM600-4T2R2

Характеристики управления	Способ контроля	V/F Контроль
	Пусковой момент	0.5 Гц/100%
	Диапазон регулировки скорости	1:20
	Точность удержания скорости	±1%
	Перегрузочная способность	150 % номинального тока в течение 60 сек ; 180 % номинального тока в течение 1 с
Вход/Выход	Входное напряжение	220В/380В±15%
	Входная частота	50/60Гц, колебание диапазон: ±5%
	Выходное напряжение	0- номинальное входное напряжение
	Выходная частота	0~400 Гц
Входной/выходной терминал	Аналоговый вход	1-выход
	Цифровой вход	4-выход
	Релейный выход	1-выход
	Терминал связи RS485	1-полосный
	мощность питания	1- выход 10В
Условия эксплуатации	Отношение	При понижении более чем 1000M, снижается на 1% на каждые 100 м выше 1000 м
	Температура (условие эксплуатации)	-10℃～+ 40℃ (необходимо снизить до 40℃～ 50℃)
	Влажность	≤95% относительной влажности, без конденсации воды
	Вибрации	＜5,9 м/с2 (0.6 г)
	Температура хранения	- 40℃～+ 60℃
