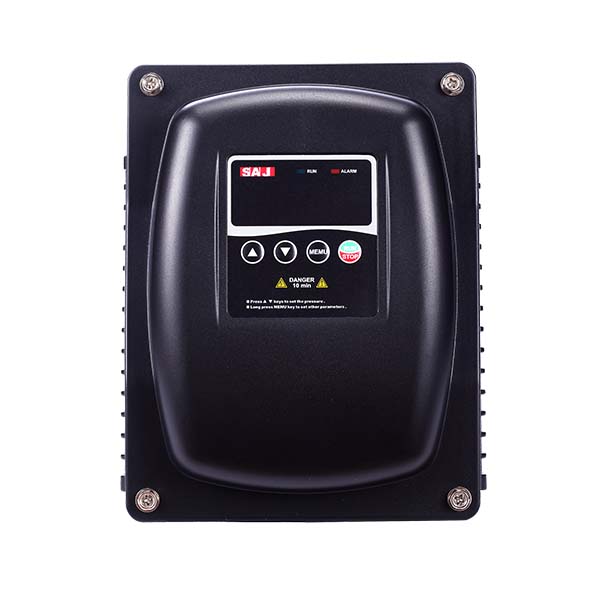

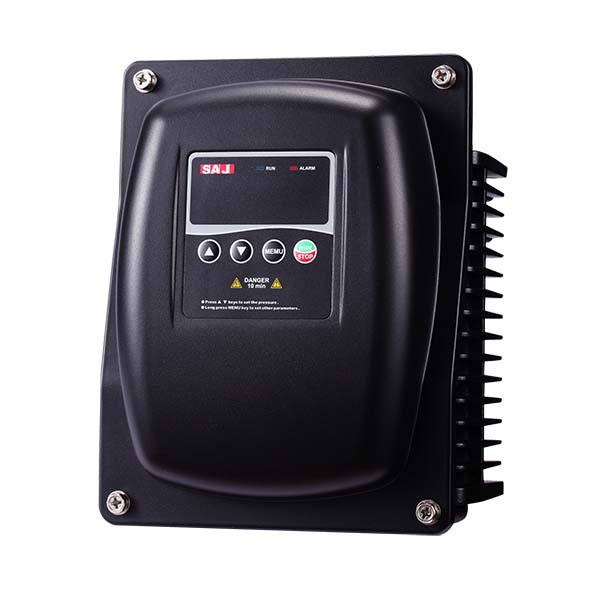

Частотный преобразователь, серия PDM20

Частотный преобразователь серии PDM20 подходит для применения в различных системах водоснабжения. По сравнению с аналогичными продуктами с теми же техническими характеристиками этот преобразователь имеет меньший размер на 45% меньше аналогов, представленных на рынке. Корпус имеет класс защиты IP65, обеспечивает отличную пыленепроницаемость и водонепроницаемость, что позволяет непосредственно смонтировать привод насоса на двигатель насоса. Частотный преобразователь этой серии отличается точным управлением одним насосом, простотой эксплуатации, высокой надежностью и качеством.

Диапазон мощности

Однофазный вход 220В: 0,75-2,2 кВт

Характеристики

PDM20 VFD применяется в ваннах и спа

Самый маленький в мире регулятор преобразования частоты для водяного насоса.

непосредственно монтируется на двигателе

Изысканный внешний вид

Обтекаемый дизайн

Скрытая конструкция вентилятора, как следствие более привлекательный внешний вид

Высокая надежность

Класс защиты IP65, отличная пыленепроницаемость и водонепроницаемость

Уникальный охлаждающий воздуховод, отличная производительность и рассеивания тепла

Управляемая конструкция вентилятора, продлевающая срок службы аппарата

Прекрасно подходит для устройств водоснабжения

Повышение давления, стабилизация давления, включение питания для перезапуска, защита от сухого хода и автоматический сброс

Быстрая настройка давления, быстрый доступ к параметрам

Однофазный вход (220В переменного тока), облегчающий работу в различных областях применения

Применение

Система повышения давления и стабилизации давления водоснабжения для жилых, мелкомасштабных и коммерческих помещениях .

Технические Характеристики

Особенности Управления	Режим управления	Управление V/F
	Пусковой Момент	1 Гц 100%
	Диапазон Регулировки Скорости	1:20
	Точность Управления Скоростью	±1.0%
	Защита от Перегрузки	120% номинальный ток 60 сек；150% номинальный ток 1 сек
	Кривая V/F	Линейная, квадратичная кривая
	Время разгона и торможения	0.1-800С
Входные и выходные функции	Диапазон Входного Напряжения	Однофазный 220В±15%
	Диапазон Входных Частот	50/60 Гц, ±5%
	Диапазон Выходного Напряжения	Трехфазное 0-номинальное входное напряжение
	Диапазон Выходных Частот	0~50/60 Гц
Особенности Внешнего Порта	Программируемый Цифровой Вход	2-полосные цифровые входные клеммы
	Программируемый Аналоговый Вход	AI1:0~10В/4~20мA,выбранный функциональными параметрами
	Аналоговый Источник Питания	+5 ~ +24 регулируемый источник питания, значения напряжения регулируются функциональными параметрами
Основные Функциональные Возможности	Команда Route	Кнопочная панель управления, цифровой вход управления
	Источник Частоты	Набор клавиатуры/PID-набор
	Встроенный ПИД-код	Удобное управление замкнутым контуром
	Функция AVR	При изменении напряжения сети, выходное напряжение автоматически остается постоянным, функция не будет действовать как заводская настройка по умолчанию , если напряжение сети уменьшается
	Защитный Контроль	Автоматическое ограничение тока и напряжения во время работы для предотвращения частых отключений от перегрузки по току и перенапряжения
Функции управления насосом	Светодиодный дисплей и настройки	Программируемый, показывает давление, напряжение и т.д. с функцией быстрого давления настройки и функцией скрытия параметров
	Автоматический Энергосберегающий Ход	Автоматически понижается выходное напряжение при малой нагрузке для достижения эффекта энергосбережения
	Настройка Пароля Пользователя	Можно установить 4-значный пароль (ненулевой пароль). После установки пароля выйдите из интерфейса настройки пароля, и пароль вступит в силу через 1 минуту
	Параметры Функция Блокировки	Определите, заблокированы ли параметры в состоянии running или stop для предотвращения неправильной работы
	Функция Управления Постоянным Давлением	Регулировка ПИД, обнаружение разъединения обратной связи пид, режим сна ПИД и режим бодрствования
	Автоматический запуск при включении питания	Опциональный автоматический запуск при включении питания, опциональная задержка запуска
	Функция "Антифриз"	Выбор режима работы антифриза, частоты, времени, периода
	Обнаружение Утечек Воды	Оптимизация управления "спящим режимом" по коэффициенту обнаружения утечки воды
Защита Водоснабжения	Предупреждение О Высоком Давлении	Обнаружение давления обратной связи и защита трубопроводной сети
	Предупреждение О Низком Давлении	Обнаружение давления обратной связи и защита трубопроводной сети и насосов
	Защита От Сухого Хода	Множественные методы обнаружения: выходное давление, частота, ток, функция автоматического сброса
Условия Эксплуатации	Высота	Менее 1000 м, снижение номинальных значений более 1000 м, 1% на каждые 100 м
	Температура окружающей среды	-10 ℃ ～ ± 40 ℃, 40 ℃ -50 ℃ понижение, 4% в 1 ℃
	Вибрация	< 9,8 м/с2(1,0 г)
	температура хранения	-40℃~+70℃
