Частотный преобразователь для солнечных нагревателей

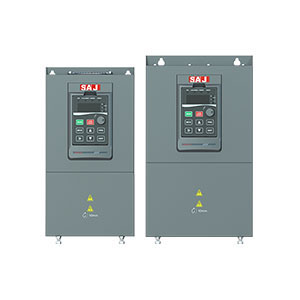

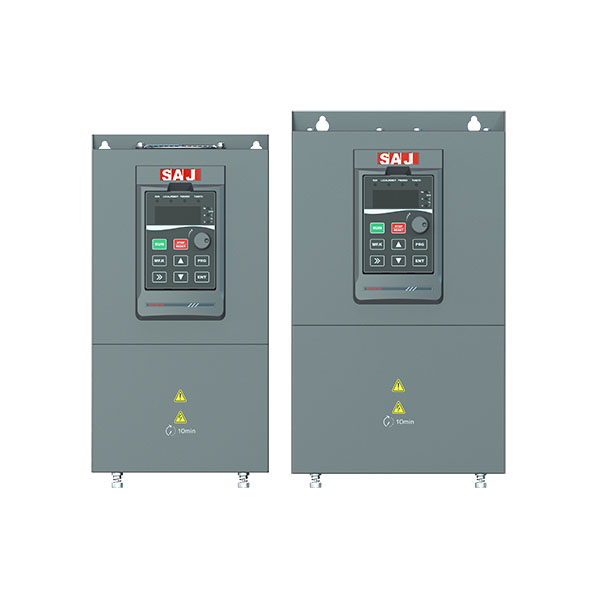

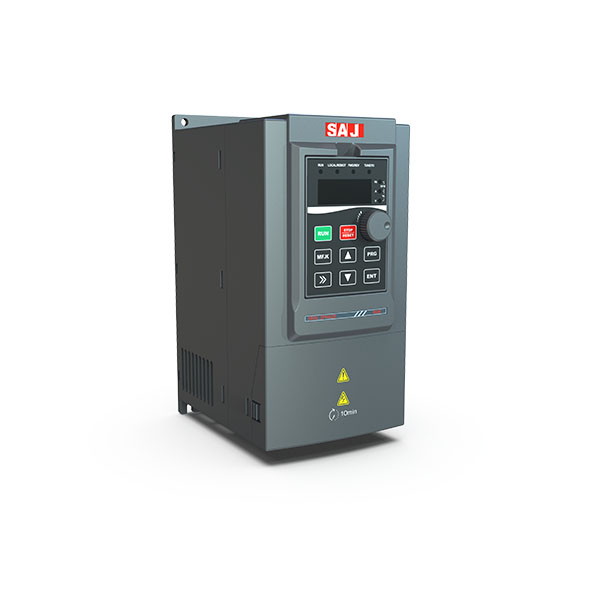

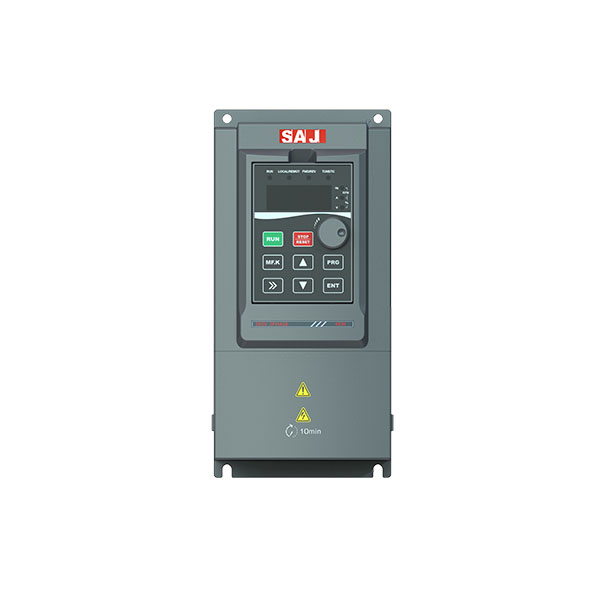

Частотный преобразователь для солнечных нагревателей, серия PDS33

Контроллер солнечного насоса является одним из важнейших компонентов, используемых в системах солнечных водонагревателей. В сочетании с другими компонентами, включая массив солнечных батарей, блок объединения и солнечную водяную помпу, частотный преобразователь для солнечных нагревателей в основном используется для водоснабжения в районах, где источники воды и источники питания недоступны.

Диапазон мощности

280В постоянного тока -360В постоянного тока, вход: 2.2 кВт
500В постоянного тока- 750В постоянного тока, вход: 2.2-110 кВт

Характеристики

Гибкость
Совместимость со стандартными трехфазными асинхронными двигателями IEC
Совместимость с основными фотоэлектрическими модулями
Переключение в сеть потребляемая мощность
Переключение в входную сетевую мощность
Адаптивная технология MPPT, КПД до 99%
Автоматическая регулировка количества воды
Адаптивная мощность двигателя
Высокая рентабельность работы
Необычный и красивый дизайн
Встроенная функция защиты двигателя насоса
Конструкция без батареи, подходящая для различных применений
Простота в обслуживании
Надежность
Современная технология привода мотора и насоса
Функция мягкого пуска решает проблему гидроудара, продлевая срок службы
Встроенный интеллектуальный модуль IGBT, упрощение конструкции системы, повышение надежности системы
Встроенная функция защиты от перенапряжения, перегрузки, перегрева и сухого хода
Дистанционное управление
Стандартный интерфейс RS-485
Дополнительный модуль GPRS для удаленного мониторинга
Контроль солнечного нагревателя в любое время и в любом месте
Доступ к использованным параметрам в прошлом
Поддержка веб-терминала ПК, приложения для мониторинга на базе Android/iOS

Применение Частотных Преобразователей

Частотный преобразователь применяется в орошении сельскохозяйственных угодий, в сельском водоснабжении и в опреснении морской воды в отдаленных районах

Технические Характеристики

Параметры Частотных Переключателей серии PDS33
Параметры входа	Вход солнечной батареи
	Максимальное входное напряжнение (Вoc) Вольт	450В постоянного тока / 800В постоянного тока
	Рекомендуемый диапазон напряжения MPPT (Вmp)	275~380В постоянного тока / 500В постоянного тока ~700В постоянного тока
	Рекомендуемый диапазон мощности MPPT (кВт)	2.7~3.5 / 2.7~3.5 / 4.5~6.4 / 6.6~8.8 / 9~12 / 13.2~17.6 / 18~24 / 22.2~29.6 / 26.4～35.2 / 36～48 / 44～59.2 / 54～72 / 66～88 / 90～120 / 112～149 / 132～176
	Резеврный генератор переменного тока
	Максимальный ток (RMS)[A]	23 / 5.8 / 10.5 / 14.6 / 20.5 / 26 / 35 / 38.5 / 46.5 / 62 / 76 / 92 / 113 / 157 / 180 / 214
Параметры выхода	Номинальная выходная мощность [кВт]	2.2 / 2.2 / 4 / 5.5 / 7.5 / 11 / 15 / 18.5 / 22 / 30 / 37 / 45 / 55 / 75 / 93 / 110
	Номинальное выходное напряжения [В]	220В переменного тока（±15%）Трехфазный / 380В переменного тока(±15%) Трехфазный
	Максимальный ток (RMS)[A]	9.6 / 5.1 / 9 / 13 / 17 / 25 / 32 / 37 / 46.5 / 62 / 76 / 92 / 112 / 150 / 176 / 210
	Выходная частота	0-50 Гц /60 Гц
Защита	Молниезащита	Имеется
	Защита от перенапряжения	Имеется
	Защита от пониженного напряжения	Имеется
	Защита двигателя от застревания	Имеется
	Защита от потери выходной фазы	Имеется
	Защита от короткого замыкания	Имеется
	Защита от перенагревания	Имеется
	Защита от сухого хода	Имеется
Связь	Коммуникационный интерфейс RS-485	Стандартный RS 485, протокол Modbus
Основные параметры	Рабочий диапозон температур	-20℃～+60℃; >45℃, операция разгрузки
	Способ охлаждения	Принудительное воздушное охлаждение
	Допустимая влажность окружающий среды	≦95% относительной влажности
	Стандартная гарантия (ежемесячно)	18
	Стандарты (сертификация)	IEC/EN 61800-5-1,IEC/EN 61800-2:2004,IEC/EN 61800-3:2004,CE
	Модели	PDS33-2S2R2-E / PDS33-4T2R2-E / PDS33-4T004-E / PDS33-4T5R5-E / PDS33-4T7R5-E / PDS33-4T011-E / PDS33-4T015-E / PDS33-4T18R5-E / PDS33-4T022-E / PDS33-4T030-E / PDS33-4T037-E / PDS33-4T045-E / PDS33-4T055-E / PDS33-4T075-E /PDS33-4T093-E / PDS33-4T110-E
Резервный генератор переменного тока	Входное напряжение	220В переменного тока（±15%）Однофазный / 380В постоянного тока (±15%) Трехфазный
Резервный генератор переменного тока	Мощность генератора (ква)	4 / 4 / 5.9 / 8.9 / 11 / 17 / 21 / 24 / 30 / 40 / 57 / 69 / 85 / 114 / 134 / 160

Модель

No.	Модель	Описание
1	PDS33-2S2R2-E	Однофазный 220В(±15%) постоянного тока вход, или 275-380В постоянного тока вход, номинальная мощность трехфазный 220В(±15%) переменного тока выход, 2.2кВт
2	PDS33-4T2R2-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 2.2кВт
3	PDS33-4T004-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 3.7кВт
4	PDS33-4T5R5-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 5.5кВт
5	PDS33-4T7R5-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 7.5кВт
6	PDS33-4T011-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 11кВт
7	PDS33-4T015-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 15кВт
8	PDS33-4T18R5-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 18.5кВт
9	PDS33-4T022-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 22кВт
10	PDS33-4T030-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 30кВт
11	PDS33-4T037-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 37кВт
12	PDS33-4T045-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 45кВт
13	PDS33-4T055-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 55кВт
14	PDS33-4T075-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 75кВт
15	PDS33-4T093-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 93кВт
16	PDS33-4T110-E	трехфазный 380В(±15%) постоянного тока вход, или 500-750В постоянного тока вход, номинальная мощность трехфазный 380В(±15%) переменного тока выход, 110кВт
