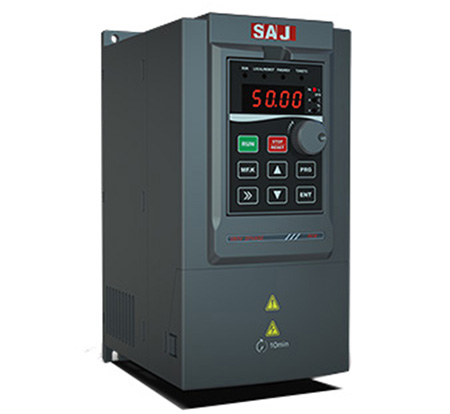

Частотный Преобразователь, серия VM1000B

Благодаря обширной технологической модернизации и оптимизации продукции проведенной нашей компанией, мы выпустили на рынок универсальные и высокопроизводительные частотно-регулируемые приводы серии VM1000B, которые отличаются стабильностью и надежностью, обеспечивая надежную работу при сложных и изменчивых технических требованиях.

Диапазон мощности

220В однофазный вход: 0.75-2.2кВт
220В трехфазный вход : 0.75-15кВт
380В трехфазный вход: 0.75-400кВт

Характеристики

Широкий диапазон выходных частот от 0 до 1000 Гц.
Превосходные характеристики защиты и независимая конструкция воздуховодов обеспечивают гибкость и адаптивность к различным условиям эксплуатации.
Универсальность и способность «подстраиваться» требованиям самого широкого спектра применений.
Безопасность эксплуатации: многочисленные защитные функции, включая защиту от перепадов температуры, и напряжения, тока и перегрузки.
Простая установка с помощью настенного монтажа, возможность обновления последовательного порта, легкое переключение вентилятора.
Соответствие стандартам RoHS.

Применение

Частотные проводники этого типа находят широкое применение при установке на подъемном оборудовании, натяжном механизме, режущем и формовочном оборудовании, металлообрабатывающем оборудовании, деревообрабатывающем оборудовании, резиновом и пластиковом оборудовании, текстильном оборудовании и многом другом.

Принадлежности

Поддон, жидкокристаллическая клавиатура, удлинитель

Технические Характеристики

Элемент		Технические характеристики
Контроль	Метод управления	SVC	V/F Контроль
	Пусковой момент	0,5 Гц/150%	0.5 Гц/100%
	Диапазон изменения скорости	1:100	1:50
	Регулировка номинальной скорости	±0.5%	±1%
	Несущая частота	0,5 кГц ~ 16 кГц; автоматическое регулирование в зависимости от характеристики нагрузки.
	Перегрузочная способность	тип G:150% номинального тока в течение 60 сек, 180% номинального тока в течение 1С тип P:120% номинального тока в течение 60 сек, 150% номинальный ток в течение 1 с,
	Повышение крутящего момента	0.0% автоматическое подталкивание; ручное подталкивание 0.1% ~ 30.0%
входной сигнал & выход	Диапазон входного напряжения	220В/380В; диапазон колебаний: ±15%
	Диапазон входных частот	50/60Гц; диапазон колебаний: ±5%
	Диапазон выходного напряжения	0-входное напряжение, отклонение< 5%
	Диапазон выходной частоты	ВПВ:0-320 Гц; отношение напряжения/частоты:0-1000Гц
Управление запуском	Канал управление запуском	3 канала: установка на панели управления, терминале управления или по каналу последовательной связи. Коммутация возможна различными средствами
	Источник частоты	Способы настройки источника частоты: цифровым, панельным потенциометром, аналоговым напряжением, аналоговым током или последовательной связью. Коммутация доступна различными средствами
	Вспомогательный источник частоты	Доступны различные вспомогательные источники частоты, позволяющие синтезировать частоту или обрезать ее.
	Входные терминалы	◆ 6 цифровых входов ◆ 2 аналоговых входа
	Выходные Терминалы	◆ 1 выход с открытым коллектором ◆ 2 релейных выхода (1 выход для < 7,5 кВт) ◆ 2 аналоговых выхода (1 выход для < 7,5 кВт)
Функции	торможения постоянным током функция	торможения время: 0.0 с ~ 100.0 с, торможение текущий клапана: 0.0% ~ 100.0%
	V/F кривая	3 типа: линейные, многоточечные, кв.
	Разгон/торможение	Линейная или S-образная кривая; четыре комплекта разгона/торможения; временной диапазон: 0.0 ~ 6500.0 с
	Простой ПЛК, многоскоростной	16 предустановленных скоростей
	Встроенный ПИД	Включение процесса управления и замкнутой системы управления
	AVR	Автоматическое поддержание выходного напряжения на клеммах установленного значения при изменении нагрузки и рабочей температуры.
	Предохранение стойла от перенапряжения/перегрузок	Автоматическое ограничение рабочего напряжения и течения для предотвращения перенапряжения и перегрузок
	Быстрое ограничение тока	Минизимизируются перегрузки и улучшается стабильность деятельности
	Предел вращающего момента и управление	Автоматическое лимитирование предела вращающего момента для предотвращения автоматического отключения
	POST	Заземление, короткое заземление.
	Контроль времени	Время работы: 0 ~65535 часов
	Защита	От потери фазы на входе/выходе, перегрузки по току,перенапряжения, пониженного напряжения, защита от перегрева и перегрузки
Дисплей и клавиатура	Светодиодный дисплей	5-значный светодиодный дисплей
	Блокировка параметров	Параметры могут быть переведены в функцию «только для чтения» в случае неправильной работы
	MF.K ключ	Программируемый ключ: переключение командного канала, запуск CW/CCW, шаговый вариант, переключение режима меню
Условия эксплуатации	Место эксплуатации	в помещении, отсутствие воздействия прямых солнечных лучей, отсутствие пыли, агрессивных газов, легковоспламеняющихся газов, масляного тумана, паров, капель воды или соли.
	Высота	< 1000 м, снижение 1% на 100 м выше 1000 м
	Рабочая температура	-10℃~40℃; до 50℃ с понижением 1% на 1℃ выше 40℃.
	Влажность	≤95% относительной влажности, без конденсации воды
	Вибрации	Виброускорение < 0.6 г
	Температура хранения	-25℃~+60℃

Сертификация

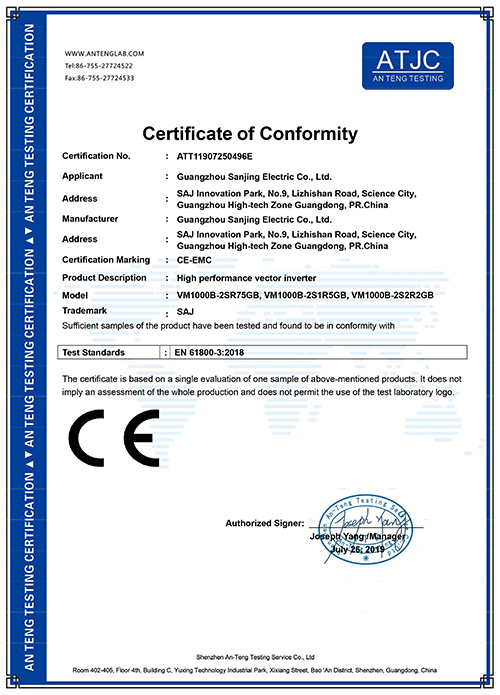

ATT11907250496E EMC Лицензия

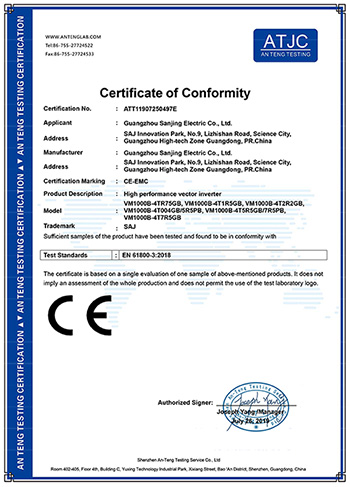

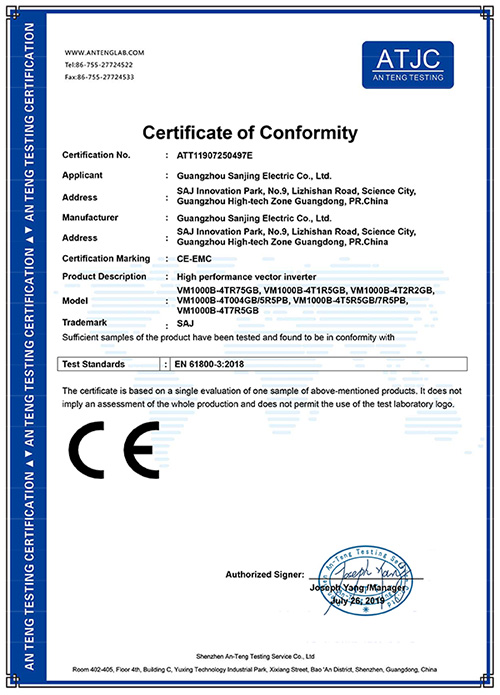

ATT11907250497E EMC Лицензия

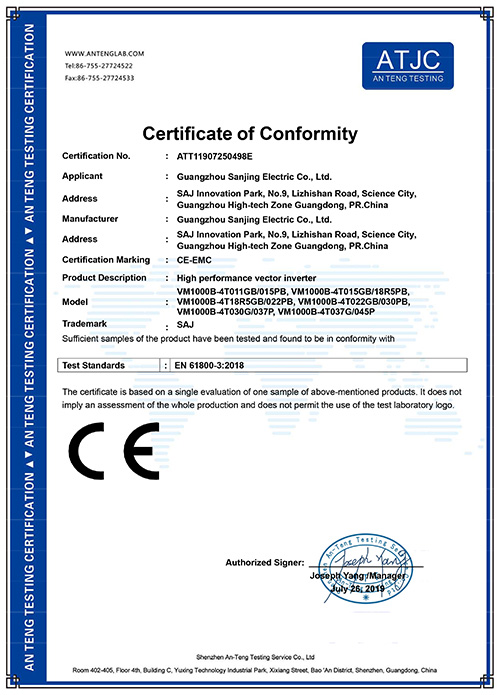

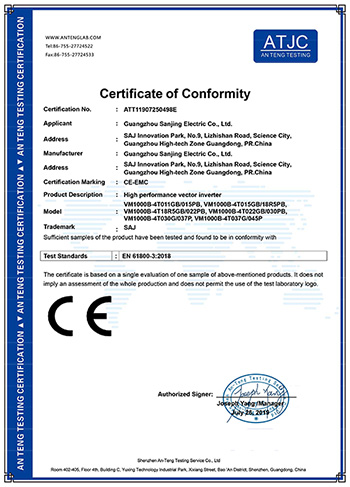

ATT11907250498E EMC Лицензия

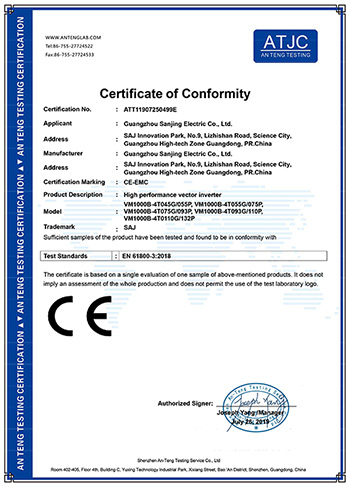

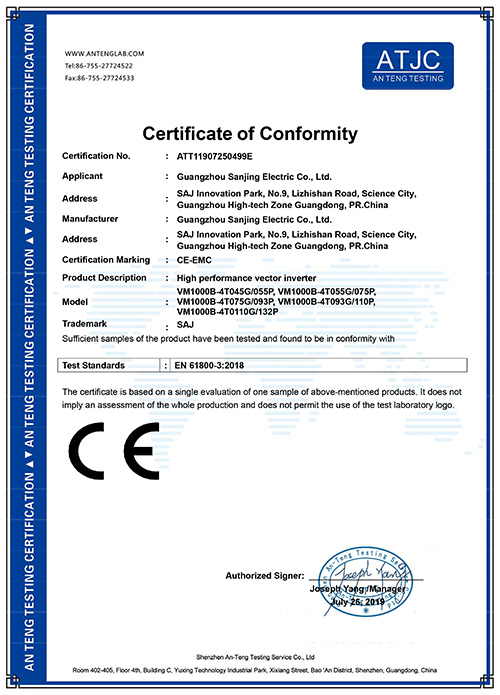

ATT11907250499E EMC Лицензия

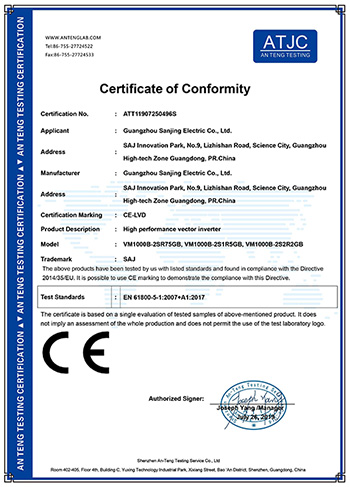

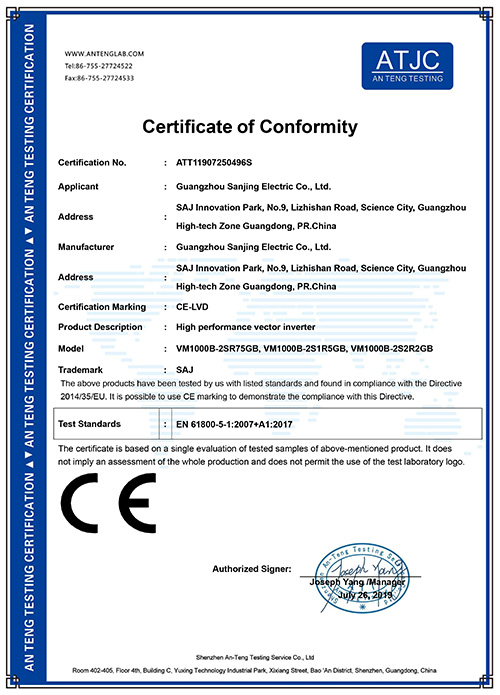

ATT11907250496S LVD Лицензия

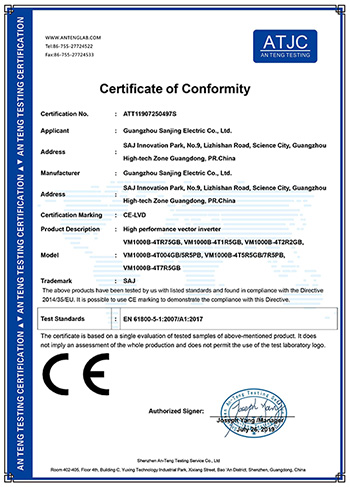

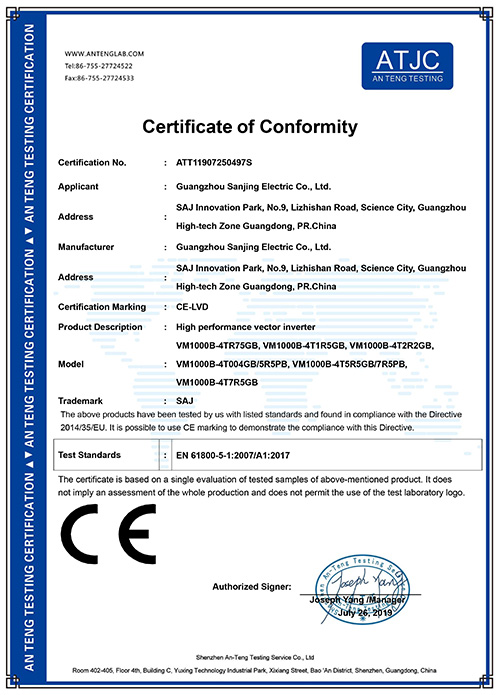

ATT11907250497S LVD Лицензия

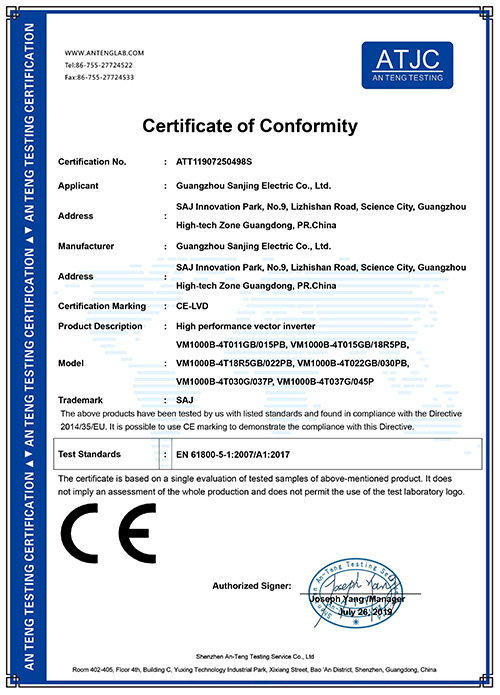

ATT11907250498S LVD Лицензия

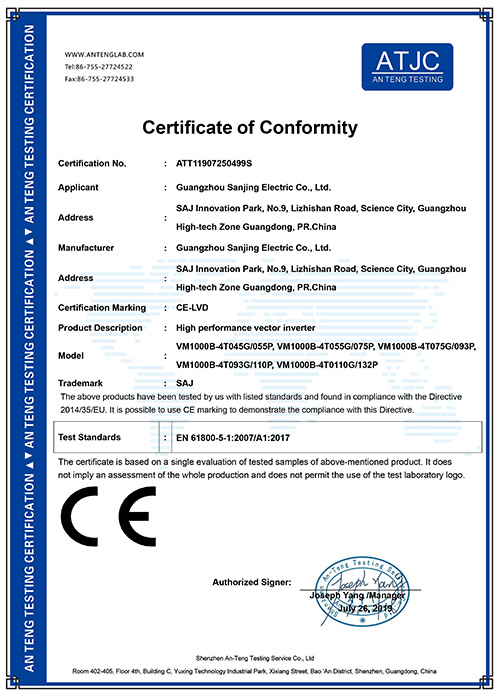

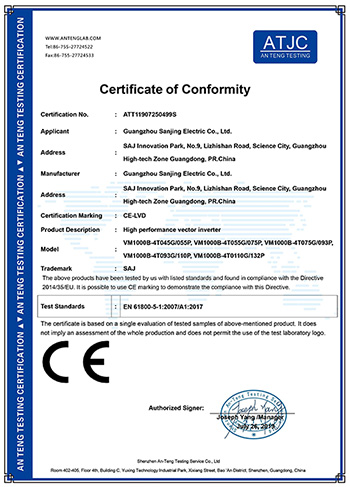

ATT11907250499S LVD Лицензия

Модели

Класс напряжения	Мощность		Номинальный входной ток t (A)	Номинальный выходной ток (A)	Серия	2:220В 4:380В	S:однофазный	Адаптивная мощность двигателя	G: основной типа	B:с интегрированной функцией торможения
Класс напряжения	кВт	л.с.	Номинальный входной ток t (A)	Номинальный выходной ток (A)	Серия	2:220В 4:380В	T: трехфазный	Адаптивная мощность двигателя	P: с вентилятором	B:с интегрированной функцией торможения
Однофазный 220В	0.75	1.0	8.2	4.5	VM1000B	2	S	R75	G	B
	1.5	2.0	14	7	VM1000B	2	S	1R5	G	B
	2.2	3.0	23	9.6	VM1000B	2	S	2R2	G	B
Трехфазный 220В	0.75	1.0	5	3.8	VM1000B	2	T	R75	G	B
	1.5	2.0	5.8	5.1	VM1000B	2	T	1R5	G	B
	2.2	3.0	10.5	9	VM1000B	2	T	2R2	G	B
	4	5.5	14.6	13	VM1000B	2	T	4	G	B
	5.5	7.5	26	25	VM1000B	2	T	5R5	G	B
	7.5	10.2	35	32	VM1000B	2	T	7R5	G	B
	11	15	46.5	45	VM1000B	2	T	11	G	B
	15	20	62	60	VM1000B	2	T	15	G	/
Трехфазный 380В	0.75	1.0	3.4	2.1	VM1000B	4	T	R75	G	B
	1.5	2.0	5	3.8	VM1000B	4	T	1R5	G	B
	2.2	3.0	5.8	5.1	VM1000B	4	T	2R2	G	B
	4/5.5	5.5/7.5	10.5/14.6	9/13	VM1000B	4	T	4/5R5	G/P	B
	5.5/7.5	7.5/10	14.6/20.5	13/17	VM1000B	4	T	5R5/7R5	G/P	B
	7.5	10.2	20.5	17	VM1000B	4	T	7R5	G	B
	11/15	15/20	26/35	25/32	VM1000B	4	T	011/015	G/P	B
	15/18.5	20/25	35/38.5	32/37	VM1000B	4	T	015/18R5	G/P	B
	18.5/22	25/30	38.5/46	37/45	VM1000B	4	T	18R5/022	G/P	B
	22/30	30/40	46.5/62	45/60	VM1000B	4	T	022/030	G/P	B
	30/37	40/50	62/76	60/75	VM1000B	4	T	030/037	G/P	/
	37/45	50/60	76/92	75/91	VM1000B	4	T	037/045	G/P	/
	45/55	60/70	92/113	91/110	VM1000B	4	T	045/055	G/P	/
	55/75	70/100	113/157	112/150	VM1000B	4	T	055/075	G/P	/
	75/90	100/125	157/180	150/170	VM1000B	4	T	075/090	G/P	/
	90/110	125/150	180/214	170/210	VM1000B	4	T	090/110	G/P	/
	110/132	150/180	214/256	210/253	VM1000B	4	T	110/132	G/P	/
	132/160	180/220	256/307	253/304	VM1000B	4	T	132/160	G/P	/
	160/185	220/255	307/345	304/340	VM1000B	4	T	160/185	G/P	/
	185/200	255/275	345/385	340/377	VM1000B	4	T	185/200	G/P	/
	200/220	275/300	385/430	377/426	VM1000B	4	T	200/220	G/P	/
	220/250	300/340	430/468	426/465	VM1000B	4	T	220/250	G/P	/
	250/280	340/380	468/525	465/520	VM1000B	4	T	250/280	G/P	/
	280/315	380/430	525/590	520/585	VM1000B	4	T	280/315	G/P	/
	315/355	430/480	590/665	585/650	VM1000B	4	T	315/355	G/P	/
	355/400	480/545	665/785	650/725	VM1000B	4	T	355/400	G/P	/
	400	545	785	725	VM1000B	4	T	400	G	/

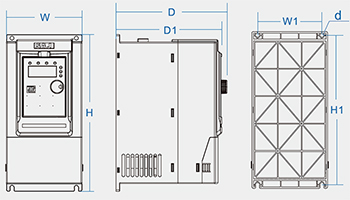

Размеры

Модель	Размер (мм)				Монтажный размер (мм)		Размер отверстия (мм)
	Высота	Ширина	Диаметр	Диаметр 1	Высота 1	Ширина 1	Диаметр
VM1000B-2SR75GB-E	187	88	138	130	177	73	5
VM1000B-2S1R5GB-E
VM1000B-2S2R2GB-E
VM1000B-2TR75GB-E
VM1000B-2T1R5GB-E
VM1000B-4TR75GB-E
VM1000B-4T1R5GB-E
VM1000B-4T2R2GB-E
VM1000B-2T2R2GB-E	207	100	147	139	197	85	5
VM1000B-4T004GB/5R5PB-E
VM1000B-2T004GB-E	247	130	167	159	237	113	5
VM1000B-4T5R5GB/7R5PB-E
VM1000B-4T7R5GB-E
VM1000B-2T5R5GB-E	348	182	211	196	331	156	6
VM1000B-2T7R5GB-E
VM1000B-4T011GB/015PB-E
VM1000B-4T015GB/18R5PB-E
VM1000B-2T011GB-E	373	220	205	190	356	156	6
VM1000B-4T18R5GB/022PB-E
VM1000B-4T022GB/030PB-E
VM1000B-2T015GB-E	435	256	222	208	419	170	6
VM1000B-4T030G/037P-E
VM1000B-4T037G/045P-E
VM1000B-4T045G/055P-E	543	310	280	265	523	245	10
VM1000B-4T055G/075P-E
VM1000B-4T075G/093P-E	580	358	328	314	560	270	10
VM1000B-4T093G/110P-E
VM1000B-4T110G/132P-E

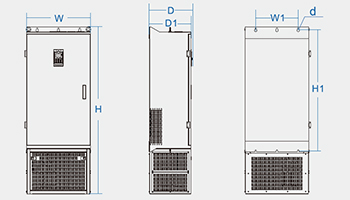

Модель	Размер (мм)					Монтажный размер (мм)		Размер отверстия (мм)
	Высота	Высота 2	Ширина	Диаметр	Диаметр 1	Высота 1	Ширина 1	диаметр
VM1000B-4T132G/160P-E	1199	350	502	355	342	842	320	10
VM1000B-4T160G/185P-E
VM1000B-4T185G/200P-E
VM1000B-4T200G/220P-E	1570	426	600	408	398	1147	400	12
VM1000B-4T220G/250P-E
VM1000B-4T250G/280P-E
VM1000B-4T280G/315P-E
VM1000B-4T315G/355P-E	1696	426	800	408	398	1266	520	12
VM1000B-4T355G/400P-E
VM1000B-4T400G-E

Скачать PDF

Характеристики управления	Способ контроля	V/F контроль; бездатчиковое векторное управление (SVC); управление крутящим моментом
	Пусковой момент	тип G: 0.5 Гц/150 % (ВПВ); тип P: 0.5 Гц/100%
	Диапазон регулировки скорости	1 : 100 (ВПВ)
	Точность управления скоростью	± 0.5 % (ВПВ)
	Перегрузочная способность	тип G: 150 % номинального тока в течение 60 сек ; 180 % номинальный ток в течение 1 С
	Перегрузочная способность	тип P: 120 % номинального тока в течение 60 С ; 150 % номинального тока в течение 1 с
Вход/Выход	Входное напряжение	220В/380В±15%
	Входная частота	50/60Гц, колебание диапазон: ±5%
	Выходное напряжение	0-номинальное входное напряжение
	Выходная частота	ВПВ: 0~320 Гц, в/Ф: 0~1000 Гц
Входной/Выходной терминал	Аналоговый вход	2-полосный
	Цифровой вход	6-выход
	Аналоговый выход	2-выход
	Цифровой выход	1-выход
	Релейный выход	2-выход
	Терминал связи RS485	1-полосный
	Мощность питания	2-полосная, 1-полосная 10В ,1-полосная 24 В
Условия эксплуатации	Отношение	понизьте чем 1000M, снижается на 1% на каждые 100 м выше 1000 м
	Температура (условие эксплуатации)	-10℃～+ 40℃（необходимо снижение до 40℃～ 50℃）
	Влажность	≤95%относительной влажности, без конденсации воды
	Вибрации	＜5,9 м/с2（0.6 г）
	Температура хранения	-40℃～＋60℃

Подсказка

Поле	Номер	Identification	Описание
Серия продукции	①	Серия продукции	VM1000B: общий векторный ряд
Класс напряжения	②	Класс напряжения	2: 220В переменного тока ；
			4: 380В переменного тока
Входная мощность	③	Идентификация фазы питания	S: однофазный ；
			T: трехфазный
Номинальная мощность 1	④	Номильная мощность типа G	18R5：18.5кВт，R это десятичная точка
			G—Постоянаая крутящая нагрузка
			B—Встроенный тормозной блок
Номинальная мощность 2	⑤	Номинальная мощность типа P	022：22кВт
			P—Переменный вращающийся ток нагрузки
			B—Встроенный тормозной блок
Суффикс модели продукты	⑥	Поддерживаемый язык	Английский
