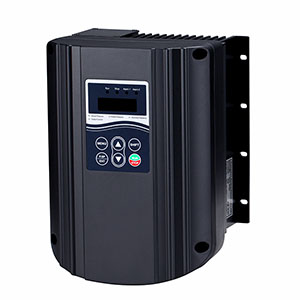

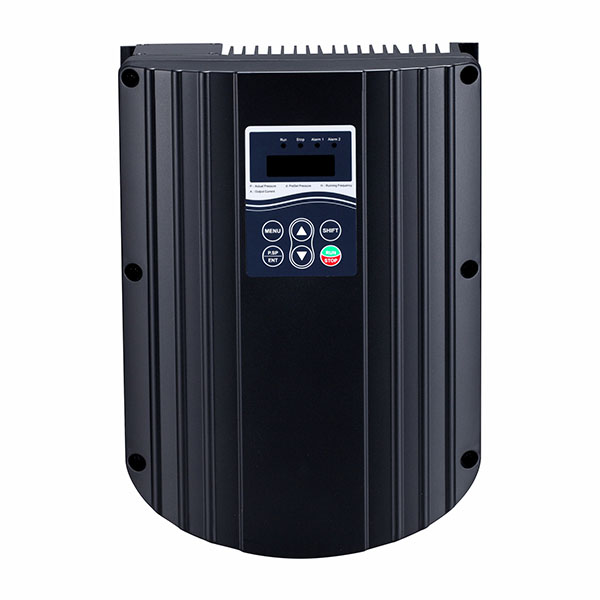

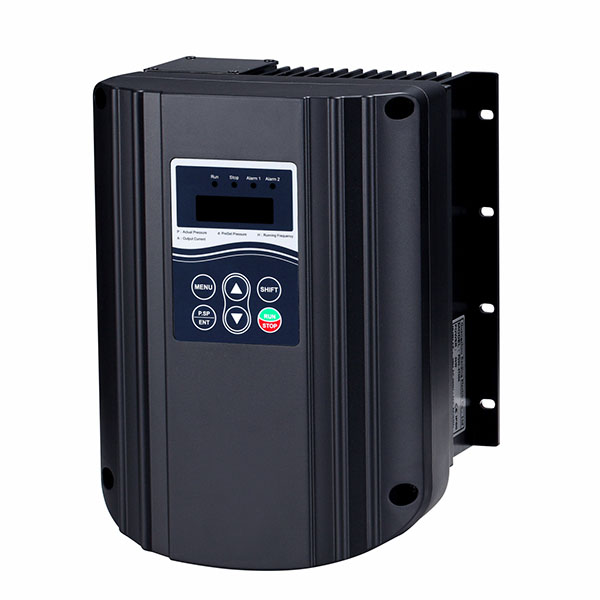

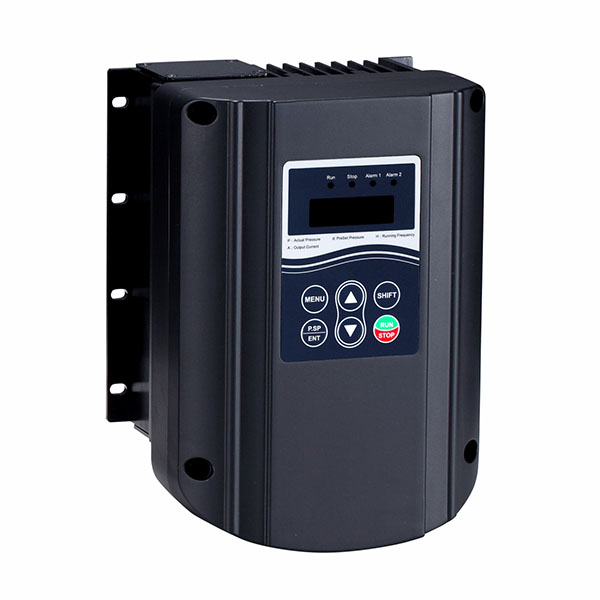

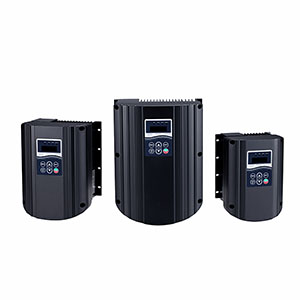

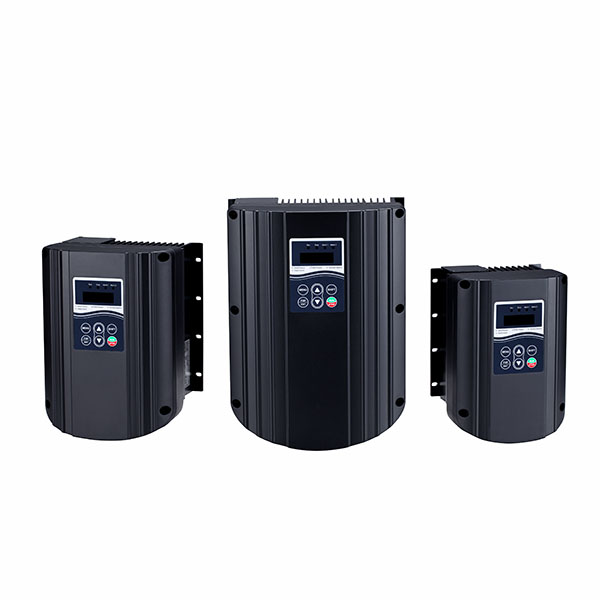

Частотный преобразователь, серия PD20

Частотный преобразователь серии PD20 имеет корпус с рейтингом IP65, обеспечивающий отличные пылезащитные и водонепроницаемые характеристики. Корпус монтируется на различных типах распределительных коробок, двигателей насосов и совместим с широким спектром датчиков давления. Преобразователь этой серии отличается высокой надежностью, низким уровнем шума, стабильной производительностью, а также простотой в эксплуатации. Интерфейс с расширениями RS485 может быть сконфигурирован независимо от стандартного интерфейса RS485, без какого-либо влияния друг на друга. В сочетании с независимым RTC этот аппарат способен выполнять управление несколькими насосами, как для основного, так и для вспомогательного насосов.

Диапазон мощности

Однофазный вход 220В: 0,75-2,2 кВт
Трехфазный входной сигнал 380В: 0.75-18.5 кВт

Характеристики

Надежная защита
Отличные пылезащитные и водонепроницаемые характеристики
Идеальная посадка, легкий вес и стабильная работа
Сертификация CE
Преобразователь этой серии разработан в соответствии с требованиями сертификата международного стандарта
Поддержка экспорта по всему миру
Улучшенная функция водоснабжения
Два коммуникационных интерфейса RS485, подходящих для мониторинга + работы нескольких насосов
Функция RTC, основанная на времени и программируемая
Полностью активируются различные функции насоса
Европейская концепция дизайна
Продуманный дизайн представляет собой исключительное качество
Точная обработка обеспечивает высокую надежность
Широкий спектр применения
Система водоснабжения без отрицательного давления
Система вторичного напорного водоснабжения
Водоочистка, система оборотного водоснабжения
Система кондиционирования воздуха холодной и горячей воды
Небольшая система водоснабжения для дач и пригородных домов и вилл

Технические Характеристики

Особенности Управления	Режим Управления	Управление V/F
	Пусковой Момент	1 Гц 100%
	Диапазон Регулировки Скорости	1:20
	Точность Скорости	±1.0%
	Перегрузочная Способность	20% номинальный ток 60 сек, 150% номинальный ток 1 сек
	Кривая V/F	Прямая линия; квадратичная кривая
	Время разгона и торможения	Диапазон времени ускорения и замедления: 0,1-800 сек
Входные и выходные функции	Диапазон Входного Напряжения	220В/380В±15% однофазный 220В/трехфазный 380В±15%
	Диапазон Входных Частот	50/60 Гц±5%
	Диапазон Выходного Напряжения	Трехфазное 0-номинальное входное напряжение
	Диапазон Выходных Частот	0~50/60 Гц
Особенности Внешнего Порта	Программируемый Цифровой Вход	2-полосные цифровые входные клеммы
	Коммуникационный порт	Стандартно оборудован с 1-полосным интерфейсом RS 485, может быть продлен еще на другие полосы RS 485
	Программируемый Аналоговый Вход	2-полосный, может быть установлен в качестве входного тока/напряжения с помощью настроек параметров; диапазон входного напряжения: 0-10В; диапазон входного тока: 0/4-20мА
	Аналоговый Источник Питания	Двойной источник питания: 4-13В (регулируемый)/24В
	Релейный Выход	1-полосный выход, программируемый
	Выход Открытого Коллектора	1-полосный выход, программируемый
	Аналоговый Выход	Обратный
Основные Функциональные Возможности	Маршрут Команды Операции	4 маршрута: 1. Управление кнопочной панелью; 2. Управление цифровым входным терминалом; 3. Управление связью; 4. Управление входным давлением воды
	Встроенные часы	Встроенный RTC для серии ЖК-клавиатур
	PID встроенный PID	Предварительный расчет ПИД, удобный для осуществления управлением короткозамкнутого витка
	Хост-вспомогательная онлайн-система	Может быть расширена до двойной связи RS 485; драйвер может быть установлен в качестве хоста в системе для управления работой других вспомогательных драйверов по связи (до 5 вспомогательных драйверов). Хост посылает ПИД-обратную связь вспомогательным драйверам и определяет их состояние в режиме реального времени. При возникновении ошибка, он автоматически пропустит этот вспомогательный драйвер, есть возможность установить резервный хост. Хост может одновременно взаимодействовать с верхним устройством, не подвергаясь воздействию; вспомогательные драйверы также могут одновременно взаимодействовать с другими устройствами.
	Функция AVR	Может автоматически поддерживать выходное напряжение стабильным, если напряжение сети колеблется; эта функция недействительна, когда напряжение гирды уменьшается по мере заводской настройки.
	Кабина Управления	Автоматически ограничивается выходной ток и напряжение во время работы, предотвращая частые отключения от перегрузки по току и перенапряжения
	Настройка Пароля Пользователя	Можно установить 4-значный пароль, который является ненулевым числом; после установки выйдите из интерфейса настройки пароля, он вступит в силу через 1 минуту
	Функция Блокировки Параметров	Определите, заблокированы ли параметры в режимах «running» или «stop» для предотвращения неправильной работы
Функции управления насосом	Автоматический Энергосберегающий Ход	Автоматически понижается выходное напряжение при малой нагрузке для достижения экономии энергии
	Автоматический запуск при включении питания	Опционально: автоматический запуск при включении питания или задержка запуска
	Функция "Антифриз"	Выбор режима работы антифриза, частоты, времени и периода
	Обнаружение Утечек Воды	Оптимизация контроля покоя по коэффициенту обнаружения утечки воды
Защита Водоснабжения	Предупреждение о Высоком Давлении	Обнаружение давления обратной связи и защита трубопроводной сети
	Предупреждение О Низком Давлении	Обнаружение давления обратной связи и защита трубопроводной сети и насоса
	Защита От Сухого Хода	Существует множество методов обнаружения защиты от сухого хода (включая бессенсорные методы). Когда оператор обнаруживает, что давление воды в трубопроводной сети ниже давления сухого хода, система автоматически прекращает работу, а через заданное время автоматически происходит автоматический запуск заданное количество раз. При условии, если давление воды восстанавливается до нормального, система переходит в нормальное рабочее состояние, в противном случае система автоматически выключается, чтобы предотвратить холостой ход насоса при отсутствие воды и продлить срок службы насоса.
Условия Эксплуатации	Высота	Менее 1000 м, снижение номинальных значений более 1000 м, 1% на каждые 100 м
	Температура Окружающей Среды	-10 ℃ ～ ± 40 ℃, 40 ℃ -50 ℃ понижаясь, 4% в 1 ℃
	Вибрация	< 5,9/С2(0,6 Г)
	температура хранения	-40℃~+70℃
	Окружающая Среда Установки	Будучи пыленепроницаемым и брызгозащищенным, изделие устанавливается в месте, не подверженном воздействию прямых солнечных лучей.

Применение частотного преобразователя серии PD20 в общественном банном центре

Общественный банный центр в городе Цзиси – это большое досуговое учреждение, которое объединяет в себе и банные процедуры, и функции гостиницы и ресторана. В заведении такого типа требуется большое количество воды. Условие клиента – это требование преобразования частоты постоянного давления системы водоснабжения для реализации автоматической работы на основе экономии электроэнергии и воды. Принимая во внимание разницу в количестве воды, требуемом в различных функциональных областях, мы разработали подходящее решение, адаптированное к их применению привода преобразования частоты.

Характеристики

Частотный преобразователь имеет брызгозащищенный корпус и прост в монтаже, непосредственно устанавливается на задней стороне насоса, что значительно экономит пространство и расходы.
Каждый насос переменной частоты работает независимо, давление регулируется и свободно устанавливается.
Система работает автоматически после включения питания, это устраняет необходимость в профессиональном электрике и значительно экономит трудозатраты.
Стабильное давление, высокая однородность холодной и горячей воды

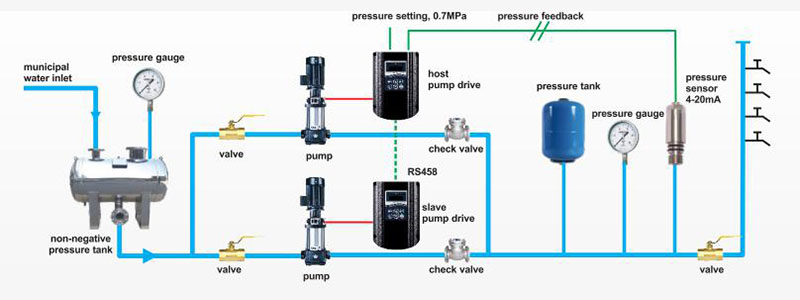

Диаграмма
