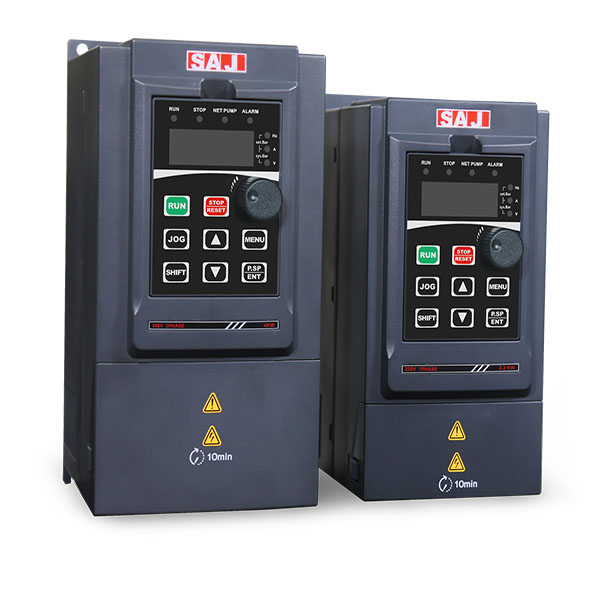

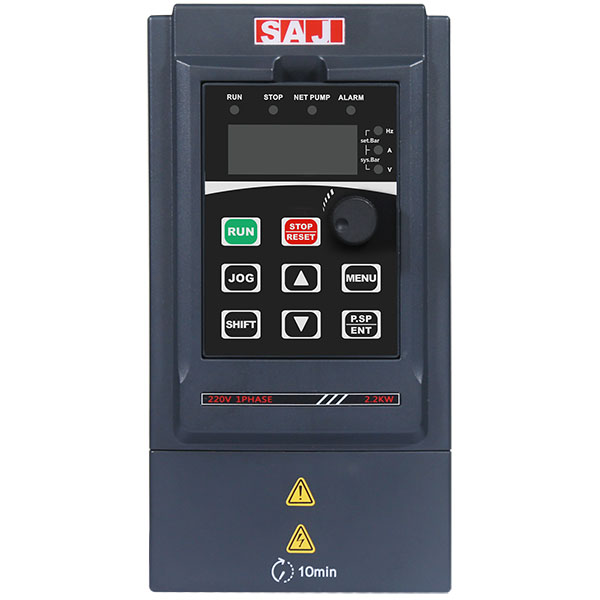

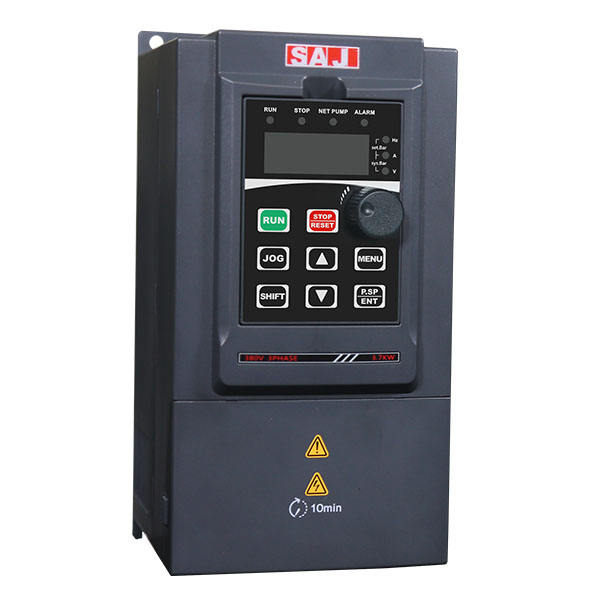

Частотный преобразователь, серия PDG10

Частотный преобразователь серии PDG10, независимо разработанный нашей компанией, предназначается для управления скоростью водяного насоса. Преобразователь устанавливается внутри электрического шкафа управления, может быть подключен к датчику давления, дистанционному манометру, реле давления и другим различным датчикам. Этот смарт преобразователь отличается простотой в эксплуатации, высокой надежностью, низким уровнем шума и экономичностью. Каждый насос может быть оснащен одним приводом насоса преобразования частоты, что позволяет обеспечить работу нескольких насосов в режиме реального времени.

Диапазон мощности

Однофазный вход 220В: 0,75-2,2 кВт
Трехфазный входной сигнал 380В : 0.75-400 кВт

Особенности

Двусторонняя связь и сильная расширяемость
Стандартные интерфейсы связи RS485 и CAN, реализующие оперативную работу и мониторинг
Стандартное двухстороннее реле, одноприводное с альтернативным режимом работы
Стандартный двусторонний аналоговый вход; ток и напряжение могут переключаться случайным образом
Оперативная работа нескольких насосов (может быть отрегулирована любым человеком)
Простое подключение нескольких насосов до 6 единиц
ОДН-ключевая установка давления
Эксклюзивная функция водоснабжения
Одноточечные/многоточечные испытания давлением, более точные и энергосберегающие
Целенаправленное управление: спящий режим, утечка, автоматический сброс
Специальная защита: сухой пробег, антифриз, сигнализация высокого и низкого давления
Широкая применимость
Универсальный дизайн
Широкий диапазон мощности 0,75-400 кВт
Высокая стабильность и надежность
Функция управления панелью открытого типа, подходящая как для вентилятора, так и для насоса
Широкий спектр применения
Система водоснабжения без отрицательного давления
Система вторичного напорного водоснабжения
Водоочистка, система оборотного водоснабжения
Система кондиционирования воздуха холодной и горячей водой
Небольшая система водоснабжения для дач и загородных домов

Технические Характеристики

Мощность		Номинальный Выходной Ток (A)	Серия	2:220В	S:однофазный	Адаптивная мощность двигателя
Мощность				4:380В	S:однофазный
кВт	Л.С.				T:трехфазный
0.75	1	4.5	PDG10	2	S	R75
1.5	2	7	PDG10	2	S	1R5
2.2	3	9.6	PDG10	2	S	2R2
0.75	1	2.1	PDG10	4	T	R75
1.5	2	3.8	PDG10	4	T	1R5
2.2	3	5.1	PDG10	4	T	2R2
4	5.5	9	PDG10	4	T	4
5.5	7.5	13	PDG10	4	T	5R5
7.5	10.2	17	PDG10	4	T	7R5
11	15	25	PDG10	4	T	011
15	20	32	PDG10	4	T	015
18.5	25	37	PDG10	4	T	18R5
22	30	45	PDG10	4	T	022
30	40	60	PDG10	4	T	030
37	50	75	PDG10	4	T	037
45	60	91	PDG10	4	T	045
55	70	112	PDG10	4	T	055
75	100	150	PDG10	4	T	075
93	125	170	PDG10	4	T	093
110	150	210	PDG10	4	T	110
132	180	253	PDG10	4	T	132
160	220	304	PDG10	4	T	160
185	255	340	PDG10	4	T	185
200	275	377	PDG10	4	T	200
220	300	426	PDG10	4	T	220
250	340	465	PDG10	4	T	250
280	380	520	PDG10	4	T	280
315	430	585	PDG10	4	T	315
355	480	650	PDG10	4	T	355/400
400	545	725	PDG10	4	T	400

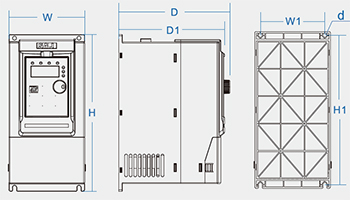

Размеры

Модель	Размер (мм)				Монтажные размеры (мм)		Размер Отверстия (мм)
	Высота	Ширина	Диаметр	Диаметр 1	Высота 1	Ширина 1	Диаметр
PDG10-2SR75B-E	187	88	138	130	177	73	5
PDG10-2S1R5B-E
PDG10-2S2R2B-E
PDG10-4T004B-E	207	100	147	139	197	85	5
								PDG10-4T5R5B-E	247	130	167	159	237	113	5
PDG10-4T7R5B-E
PDG10-2T5R5B-E	348	182	211	196	331	156	6
PDG10-2T7R5B-E
PDG10-4T011B-E
PDG10-4T015B-E
PDG10-4T18R5B-E	373	220	205	190	356	156	6
								PDG10-4T030B-E	435	256	222	208	419	170	6
																PDG10-4T037B-E
PDG10-4T045B-E	543	310	280	265	523	245	10
PDG10-4T055B-E
PDG10-4T075B-E	580	358	328	314	560	270	10
PDG10-4T093B-E
PDG10-4T110B-E

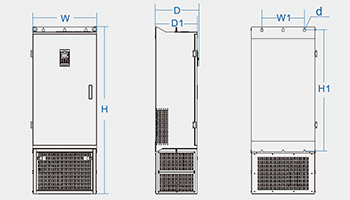

Модель	Размер (мм)					Монтажный Размер (мм)		Размер отверстия (мм)
	Высота	Высота 2	Ширина	Диаметр	Диаметр 1	Высота 1	Ширина 1	Диаметр
PDG10-4T132B-E	1199	350	502	355	342	842	320	10
PDG10-4T160B-E
PDG10-4T185B-E
PDG10-4T200B-E	1570	426	600	408	398	1147	400	12
PDG10-4T220B-E
PDG10-4T250B-E
PDG10-4T280B-E
PDG10-4T315B-E	1696	426	800	408	398	1266	520	12
PDG10-4T355B-E
PDG10-4T400B-E
